• ZWCAD Smart Plot

ZWCAD Smart Plot คือ?

Smart Plot เป็นฟีเจอร์ในโปรแกรม ZWCAD ที่ช่วยจัดการการพิมพ์งานออกแบบ CAD ให้เป็นเรื่องง่ายและมีประสิทธิภาพยิ่งขึ้น ฟังก์ชั่นนี้จะช่วยให้คุณสามารถจัดการเอกสาร CAD ในรูปแบบต่างๆ และกำหนดขนาดเอกสารหลายแผ่นได้อย่างอัตโนมัติ โดยที่คุณไม่ต้องเสียเวลาตั้งค่าทีละแผ่น นอกจากนี้ยังช่วยลดข้อผิดพลาดที่อาจเกิดขึ้นจากการตั้งค่าหน้ากระดาษแบบแมนนวล

ประโยชน์ของ Smart Plot

การใช้ Smart Plot มีประโยชน์หลากหลายที่ช่วยปรับปรุงประสิทธิภาพในการพิมพ์งาน CAD

• ประหยัดเวลา : ไม่จำเป็นต้องกำหนดขนาดหน้ากระดาษทีละแผ่น การใช้ Smart Plot จะช่วยให้สามารถพิมพ์หลายหน้าในครั้งเดียว

• ความแม่นยำสูง : ฟังก์ชันนี้ช่วยให้การจัดหน้าแบบหลายรูปแบบทำได้อย่างแม่นยำ ลดข้อผิดพลาดจากการตั้งค่าหน้ากระดาษ

• การจัดการง่าย : ฟังก์ชั่นมีอินเทอร์เฟซที่ใช้งานง่ายและสามารถใช้ร่วมกับเครื่องมืออื่นๆ ใน ZWCAD ได้อย่างมีประสิทธิภาพ

วิธีการใช้งาน Smart Plot

ขั้นตอนในการใช้งานแบบละเอียด เพื่อให้ผู้ใช้งานเข้าใจง่ายและสามารถนำมาปรับใช้กับงานได้อย่างมีประสิทธิภาพ

เข้าฟังก์ชั่น Smart Plot

• เปิดโปรแกรม ZWCAD ที่หน้าจอคอมพิวเตอร์ของคุณ

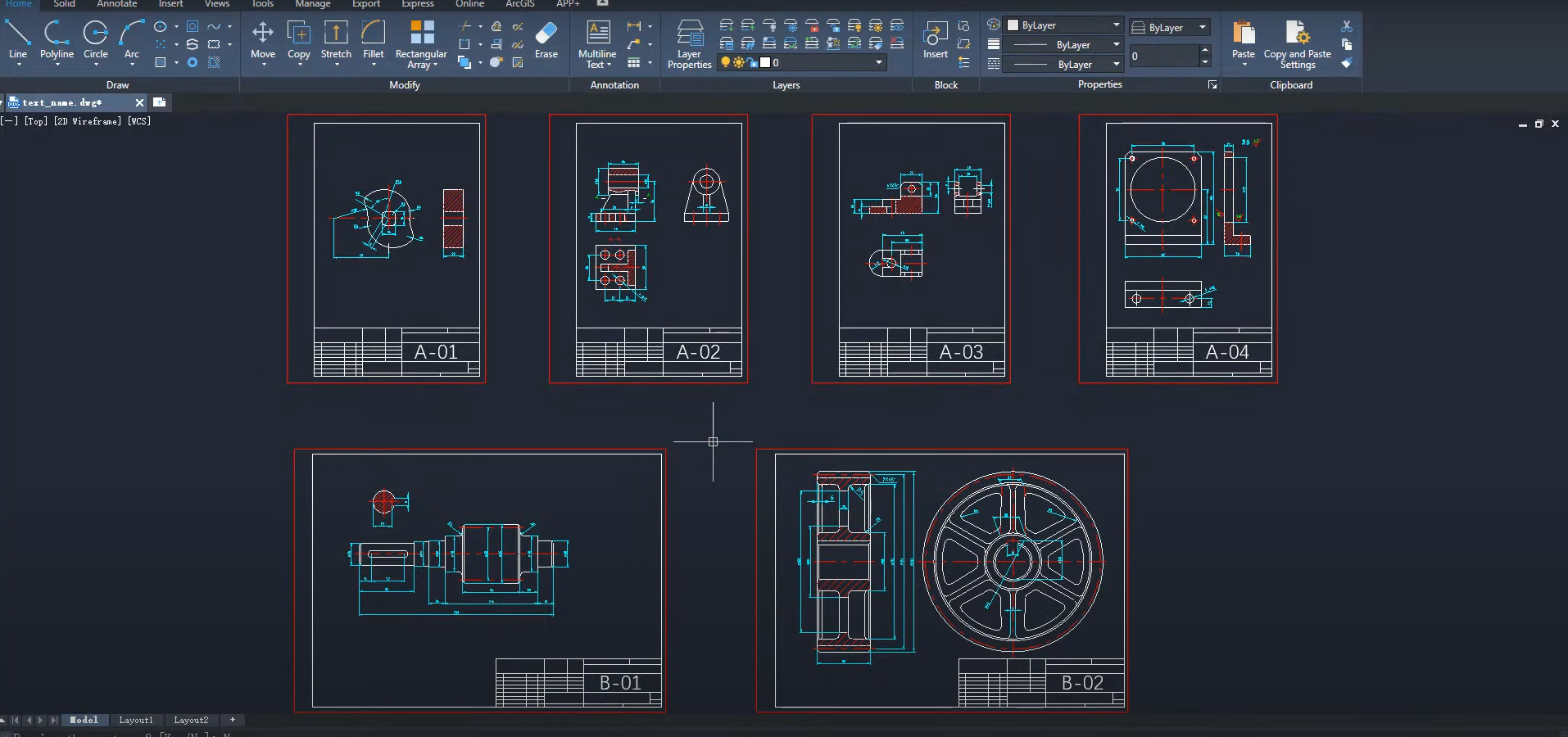

• เปิดไฟล์โปรแกรมที่ต้องการ Plot

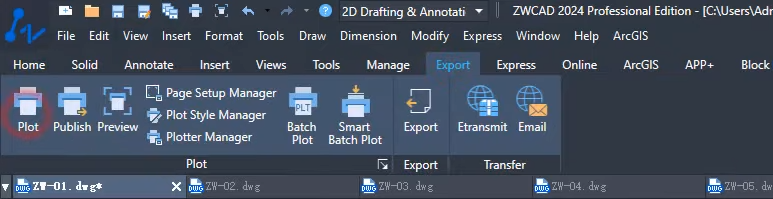

• ไปที่เมนู Export ที่อยู่ในแถบเมนูหลัก แล้วเลือก Plot หรือ Batch Plot จากนั้นโปรแกรมจะแสดงหน้าต่างการตั้งค่า

ตั้งค่าการพิมพ์

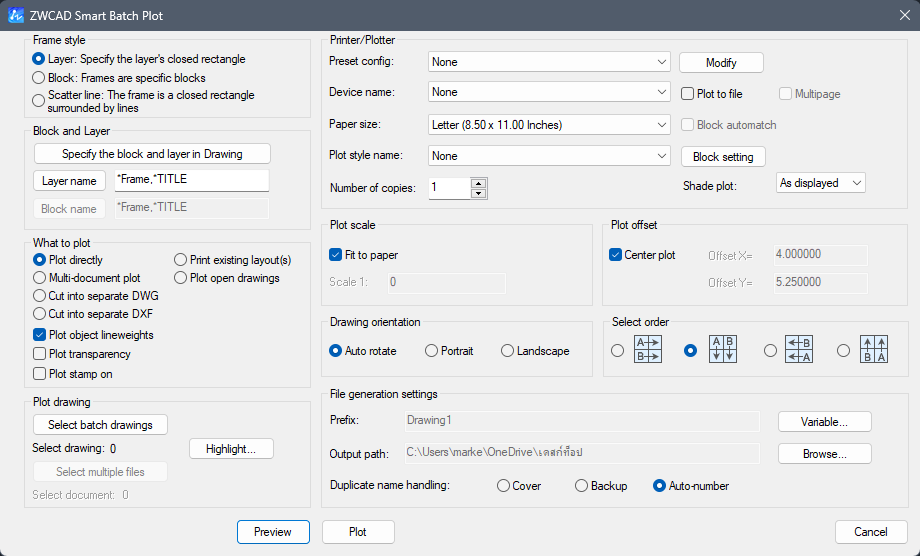

Setting Smart Plot

Plot Scale (มาตราส่วนการพล็อต)

  • ติ๊กเลือก “Fit to paper” เพื่อให้การพล็อตพอดีกับขนาดกระดาษ
  • กำหนดมาตราส่วนเป็น 1:1

Plot Offset (ตำแหน่งการพล็อต) : ตั้งค่าเป็น Center plot เพื่อให้ภาพวาดอยู่ตรงกลางกระดาษ

Drawing Orientation (ทิศทางการวาด) : สามารถเลือก Auto rotate เพื่อให้โปรแกรมหมุนภาพโดยอัตโนมัติให้พอดีกับขนาดกระดาษ หรือเลือกแนวตั้ง,แนวนอน

Select Order (การจัดเรียงลำดับ) : มีตัวเลือกในการจัดลำดับการพล็อตตามลำดับ A-B หรือ B-A, รวมถึงการจัดเรียงซับซ้อนเพิ่มเติม (ในภาพไม่ได้เลือก)

File Generation Settings (การตั้งค่าการสร้างไฟล์)

• Prefix: กำหนดชื่อไฟล์ ตัวอย่างเช่น “ZW-05”

• Output path: ระบุเส้นทางบันทึกไฟล์ที่ ตัวอย่างเช่น “F:desktop”

• Duplicate name handling: ตัวเลือกสำหรับการจัดการชื่อไฟล์ที่ซ้ำกัน โดยเลือกให้ตั้งชื่อไฟล์แบบ Auto-number (ใส่หมายเลขอัตโนมัติ)

หลังจากตั้งค่าทั้งหมดแล้ว สามารถคลิก “Preview” เพื่อดูตัวอย่างการพล็อต หรือ “Plot” เพื่อเริ่มพล็อตไฟล์เป็นชุด

เคล็ดลับในการใช้งาน Smart Plot

Plot ไฟล์ที่เปิดอยู่ในโปรแกรม

• เปิดไฟล์ที่ต้องการ Plot ทั้งหมดในโปรแกรม ZWCAD

• จากหน้าต่างการตั้งค่า เมนู What to plot คลิกเลือก Plot open drawings

• ยืนยันคำสั่ง คลิก Plot

Plot หลายไฟล์พร้อมกัน โดยไม่ต้องเปิดไฟล์ทั้งหมด

• เปิดไฟล์ที่ต้องการ Plot

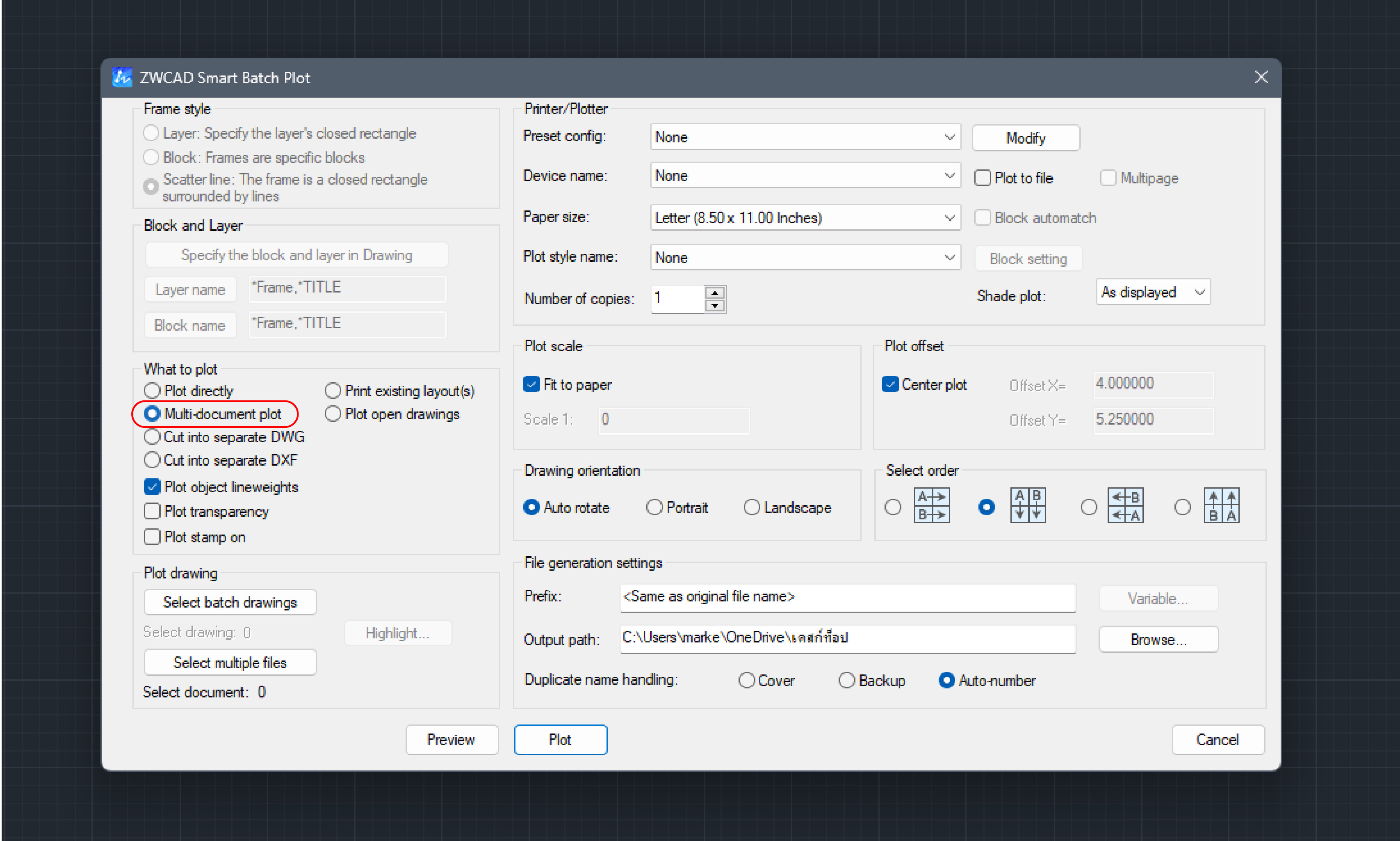

• จากหน้าต่างการตั้งค่า เมนู What to plot คลิกเลือก Multi-document plot

• เลือก Select multiple files> Select File เลือกไฟล์ที่ต้องการ Plot ทั้งหมด

• ยืนยันคำสั่ง Plot

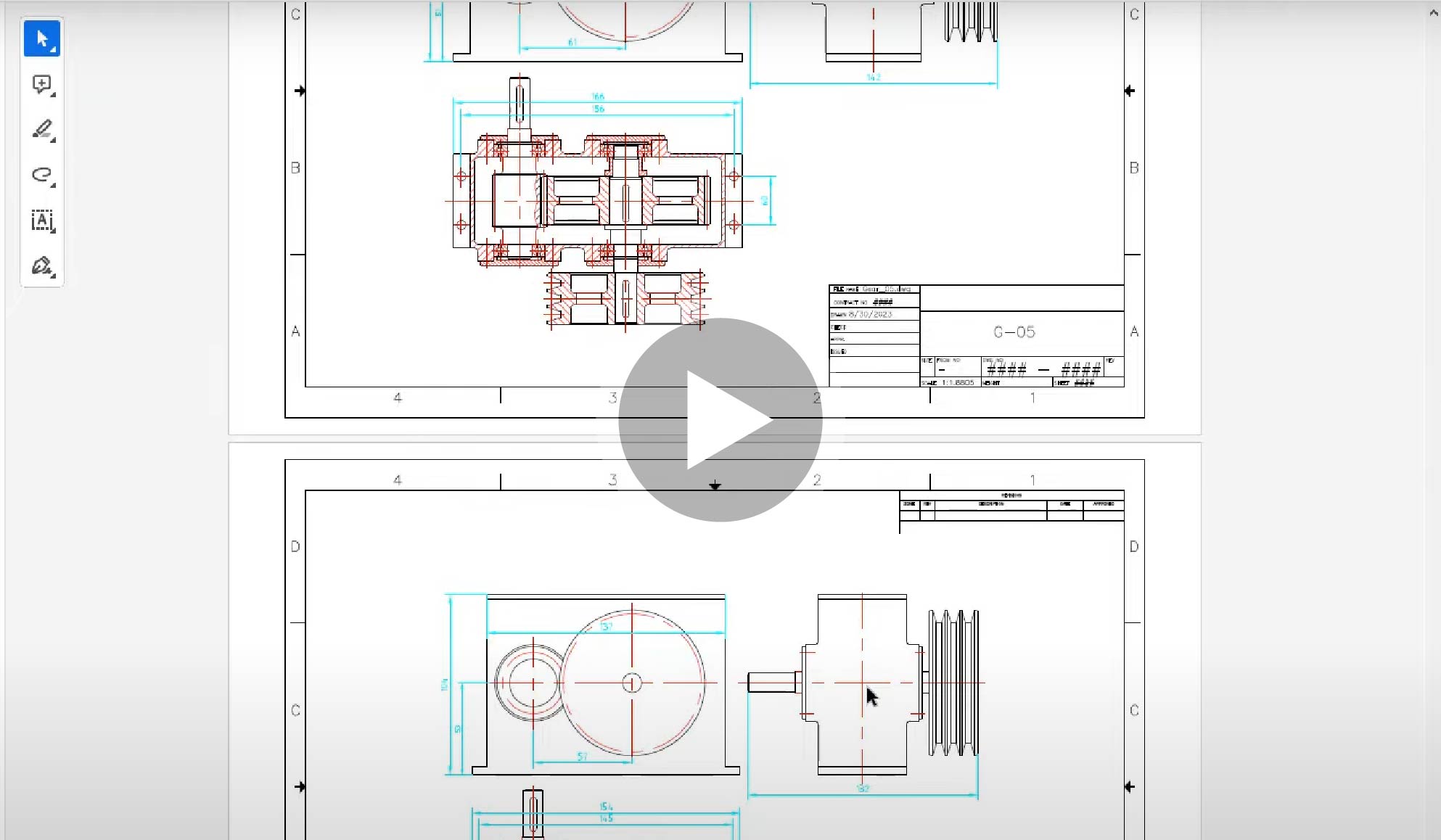

วิดีโอสอนการใช้งาน Smart Plot

สำหรับผู้ใช้งานที่ต้องการคำแนะนำแบบเห็นภาพ คุณสามารถดูวิดีโอสอนการใช้งาน Smart Plot ที่มีคำอธิบายละเอียดในทุกขั้นตอน ตั้งแต่การเลือกพื้นที่พิมพ์ การตั้งค่าหน้ากระดาษ ไปจนถึงการพิมพ์เอกสาร การดูวิดีโอจะช่วยให้คุณเข้าใจการใช้งาน Smart Plot ได้ง่ายยิ่งขึ้น และสามารถประยุกต์ใช้ในงานของคุณได้อย่างรวดเร็ว

สรุปการใช้งานฟังก์ชั่น Smart Plot

ZWCAD Smart Plot เป็นฟังก์ชันที่ช่วยให้การพิมพ์เอกสาร CAD ง่ายขึ้นและมีประสิทธิภาพมากขึ้น ด้วยการตั้งค่าที่สามารถปรับแต่งได้ตามความต้องการและการเลือกพิมพ์หลายแผ่นพร้อมกัน ฟังก์ชันนี้ช่วยประหยัดเวลาและเพิ่มความแม่นยำในการทำงาน CAD ของคุณอย่างมาก ดังนั้น ไม่ว่าคุณจะเป็นนักออกแบบมือใหม่หรือมืออาชีพ การเรียนรู้วิธีการใช้งาน Smart Plot จะช่วยเพิ่มประสิทธิภาพในการทำงานของคุณ
