ZWCAD SLICE ในงานเขียนแบบและออกแบบชิ้นงาน 3 มิติ การตัด แยก หรือแบ่งโมเดลให้ได้ตามรูปทรงที่ต้องการ ถือเป็นขั้นตอนสำคัญที่ช่วยให้การออกแบบ การวิเคราะห์ และการผลิตมีความแม่นยำมากยิ่งขึ้น หนึ่งในคำสั่งที่ผู้ใช้งาน CAD นิยมค้นหาและใช้งานมากที่สุด คือคำสั่ง ZWCAD SLICE โดยเฉพาะในเวอร์ชันใหม่อย่าง ZWCAD 2026 ที่ถูกพัฒนาให้รองรับงาน 3D ได้อย่างมีประสิทธิภาพและเป็นมืออาชีพมากขึ้น

บทความนี้จะพาคุณไปรู้จักกับคำสั่ง ZWCAD SLICEแบบละเอียด ตั้งแต่หลักการทำงาน วิธีใช้งานจริง เทคนิคระดับมืออาชีพ ไปจนถึงตัวอย่างการใช้งานที่พบได้บ่อย เพื่อให้คุณสามารถนำไปใช้งานกับงานเขียนแบบ 3 มิติได้ทันที

ZWCAD SLICE คืออะไร ?

ZWCAD SLICEคือคำสั่งสำหรับ “ตัด” หรือ “แบ่ง” วัตถุ 3 มิติ (3D Solid) ออกเป็นสองส่วนหรือหลายส่วน โดยใช้ระนาบ (Plane) หรือวัตถุอ้างอิงเป็นตัวกำหนดแนวตัด คำสั่งนี้เหมาะสำหรับงานที่ต้องการ

  • แบ่งชิ้นงาน 3 มิติ

  • ดูโครงสร้างภายในของโมเดล

  • เตรียมไฟล์สำหรับงาน CNC / CAM

  • แก้ไขหรือปรับรูปทรงเฉพาะบางส่วน

  • วิเคราะห์งานวิศวกรรมและการผลิต

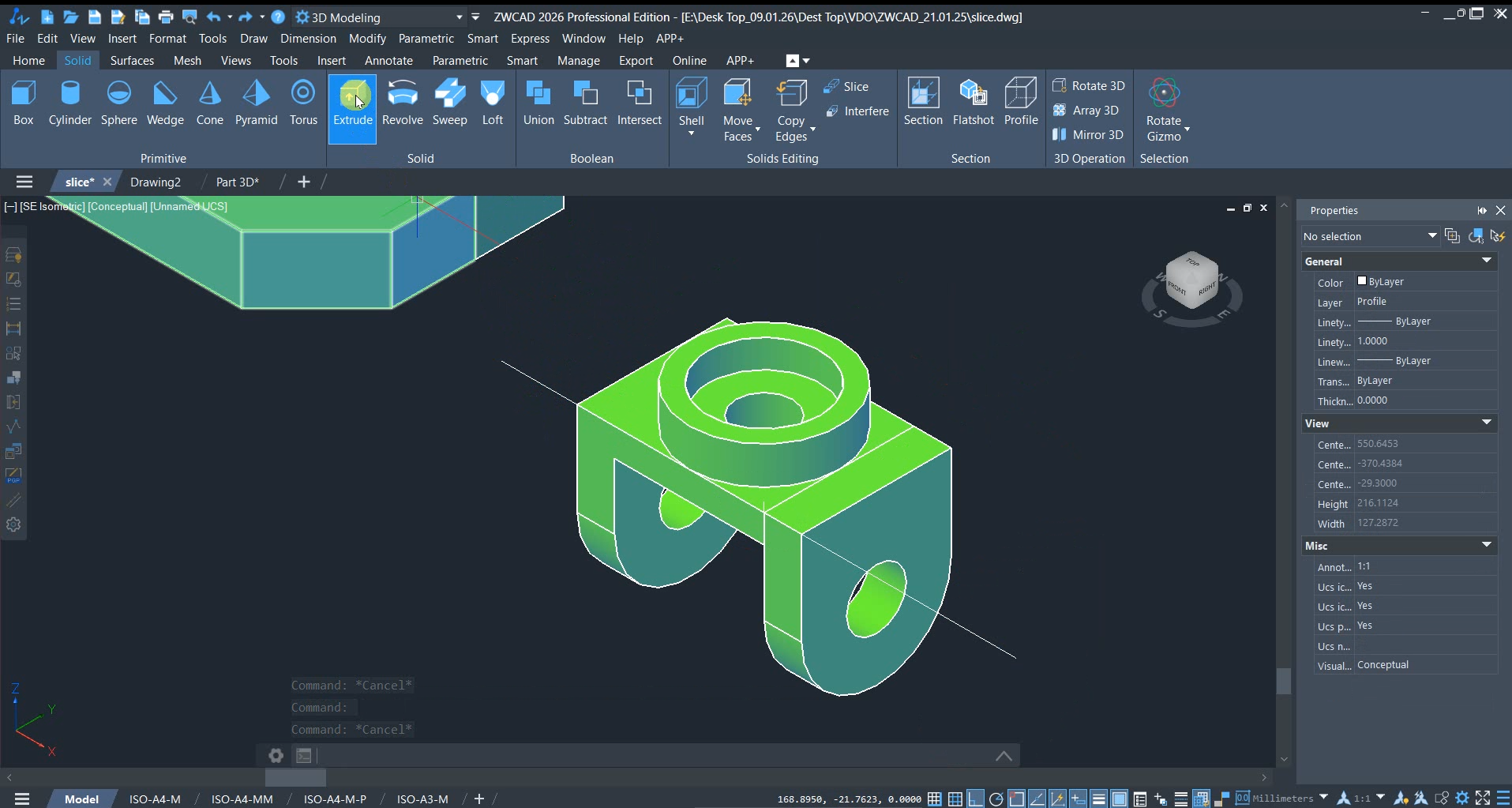

ZWCAD SLICE - 01

ใน ZWCAD 2026 คำสั่ง SLICE ถูกปรับปรุงให้ใช้งานง่ายขึ้น รองรับการเลือกแนวตัดที่ยืดหยุ่น และทำงานร่วมกับคำสั่ง 3D อื่น ๆ ได้อย่างลื่นไหล

Admin, Xian Jin Trading

ทำไมคำสั่งZWCAD SLICE ถึงสำคัญกับงาน 3 มิติ ?

การทำงานกับโมเดล 3 มิติ หากไม่สามารถ “ตัด” หรือ “แยก” ชิ้นงานได้ จะทำให้การตรวจสอบรายละเอียดภายในเป็นเรื่องยาก

วิธีใช้งานคำสั่ง ZWCAD SLICE ใน ZWCAD 2026

คำสั่ง ZWCAD SLICEเป็นเครื่องมือสำคัญสำหรับการทำงานด้าน 3 มิติ (3D Solid) ใน ZWCAD 2026 โดยช่วยให้ผู้ใช้งานสามารถตัด แบ่ง หรือแยกชิ้นงาน 3 มิติออกเป็นส่วน ๆ ได้อย่างแม่นยำ เหมาะสำหรับงานออกแบบ งานวิศวกรรม และงานเขียนแบบระดับมืออาชีพ

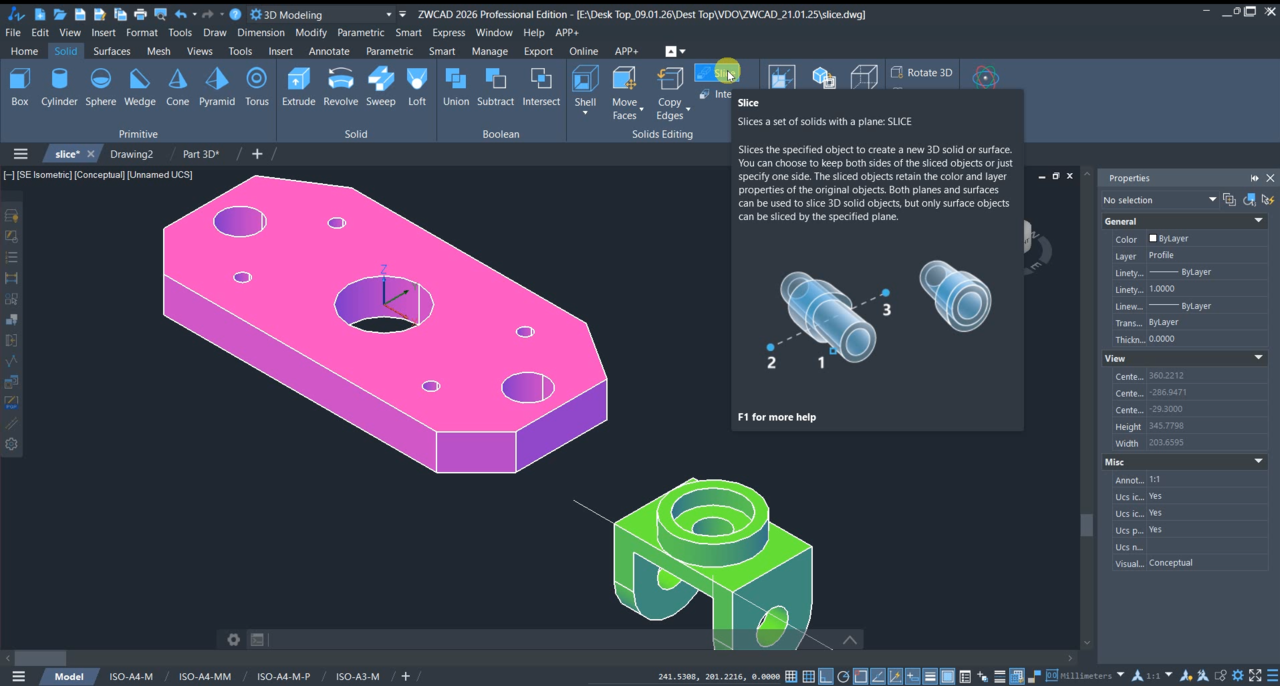

ZWCAD SLICE ขั้นตอนที่ 1

เริ่มต้นด้วยการพิมพ์คำสั่ง SLICE ที่แถบ Command Line แล้วกด Enter

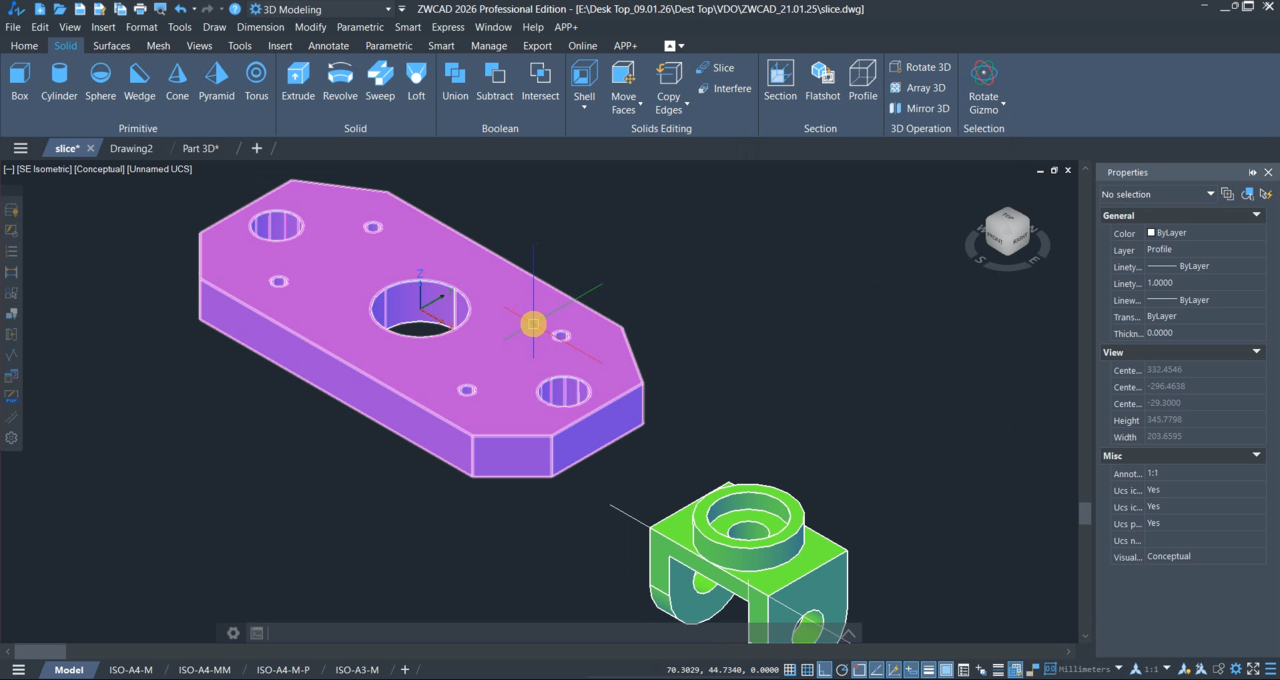

ZWCAD SLICE ขั้นตอนที่ 2

คลิกเลือกชิ้นงาน 3 มิติ (3D Solid) ที่ต้องการแบ่ง จากนั้นกด Enter เพื่อยืนยันการเลือก

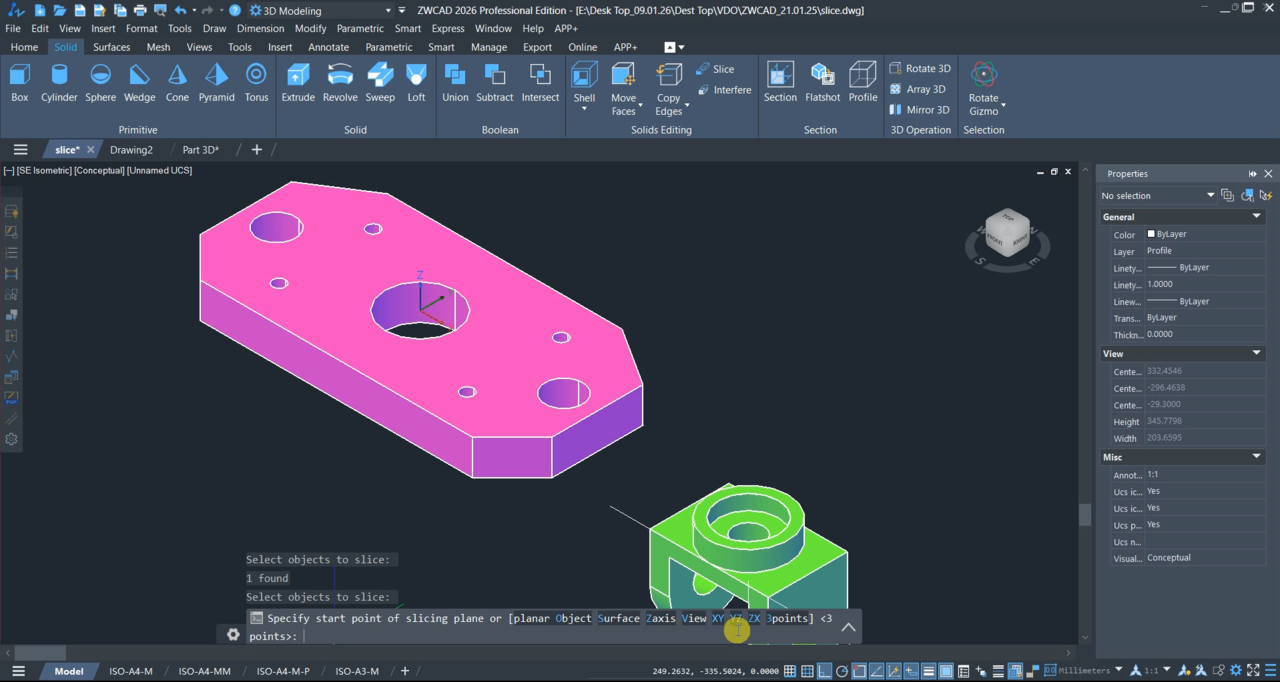

ZWCAD SLICE ขั้นตอนที่ 3

ZWCAD 2026 จะให้คุณเลือกวิธีกำหนดระนาบตัด เช่น

  • ระบุจุด 3 จุด เพื่อสร้างระนาบ

  • เลือกระนาบมาตรฐาน (XY, YZ, ZX)

  • ใช้ผิวของวัตถุอื่นเป็นแนวตัด

เลือกวิธีที่เหมาะกับรูปแบบชิ้นงานของคุณมากที่สุด

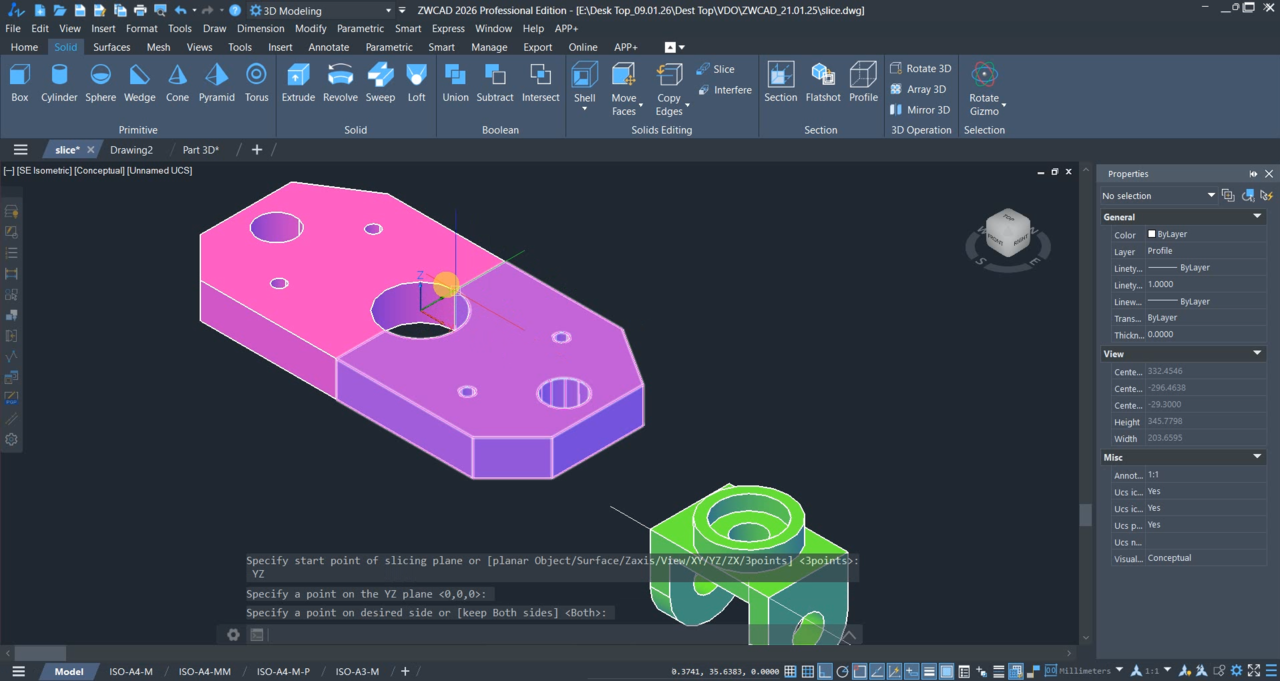

ZWCAD SLICE ขั้นตอนที่ 4

เมื่อกำหนดระนาบตัดแล้ว ระบบจะถามว่าต้องการ

  • เก็บทั้งสองฝั่งของชิ้นงาน

  • เก็บเฉพาะด้านใดด้านหนึ่ง

  • ลบส่วนที่ไม่ต้องการออก

ขั้นตอนนี้ช่วยให้ควบคุมผลลัพธ์ของการตัดได้อย่างแม่นยำ



ตรวจสอบตำแหน่งและแนวการตัดให้เรียบร้อย จากนั้นยืนยันคำสั่ง ระบบจะทำการตัดชิ้นงาน 3 มิติทันที

รูปแบบการตัดของ ZWCAD SLICEที่ควรรู้

1. Slice ด้วยระนาบ (Plane)

เป็นวิธีที่นิยมมาก เหมาะสำหรับตัดชิ้นงานตามแนวตรง เช่น แนวแกน X, Y หรือ Z

2. Slice ด้วยวัตถุอ้างอิง

สามารถใช้ Face, Surface หรือวัตถุ 3D อื่น ๆ เป็นแนวตัด ทำให้การตัดมีความแม่นยำสูง

3. Slice แบบเก็บหรือไม่เก็บชิ้นงาน

ผู้ใช้สามารถเลือกได้ว่าจะ

  • เก็บทั้งสองฝั่ง

  • เก็บเฉพาะด้านที่ต้องการ

  • ลบอีกด้านทิ้ง

ฟีเจอร์นี้ช่วยให้จัดการโมเดลได้สะดวกและลดความซับซ้อนของไฟล์

คำถามที่พบบ่อย (FAQ)

คือคำสั่งที่ใช้สำหรับตัดหรือแบ่งชิ้นงาน 3 มิติ (3D Solid) ออกเป็นส่วน ๆ โดยอาศัยแนวระนาบหรือวัตถุอ้างอิง ช่วยให้แก้ไข ตรวจสอบ และจัดการโมเดล 3 มิติได้ง่ายขึ้น

คำสั่ง ZWCAD SLICEใช้งานได้กับวัตถุประเภท 3D Solid เท่านั้น ไม่สามารถใช้กับวัตถุ 2 มิติ (2D) หรือเส้นธรรมดาได้

SLICE เป็นคำสั่งที่ตัดชิ้นงานออกเป็นชิ้นจริง ส่วนคำสั่ง SECTION ใช้สำหรับสร้างหน้าตัดเพื่อดูภายในเท่านั้น โดยไม่ทำให้ชิ้นงานแยกออกจากกัน

เหมาะกับงานออกแบบชิ้นส่วนเครื่องจักร งานโครงสร้าง งานแม่พิมพ์ งานสถาปัตยกรรม 3 มิติ และงานเตรียมไฟล์สำหรับการผลิต เช่น CNC หรือ CAM

ช่วยให้ตัดชิ้นงานได้อย่างแม่นยำ มองเห็นโครงสร้างภายในชัดเจน ลดการแก้ไขแบบซ้ำ และช่วยตรวจสอบชิ้นงานก่อนนำไปผลิตจริง

” หากคุณกำลังมองหาวิธี ตัดชิ้นงาน 3 มิติใน ZWCAD อย่างมืออาชีพ คำสั่งZWCAD SLICE คือคำตอบที่ดีที่สุด ช่วยประหยัดเวลา เพิ่มความแม่นยำ และยกระดับงานออกแบบให้เป็นระดับมืออาชีพ “

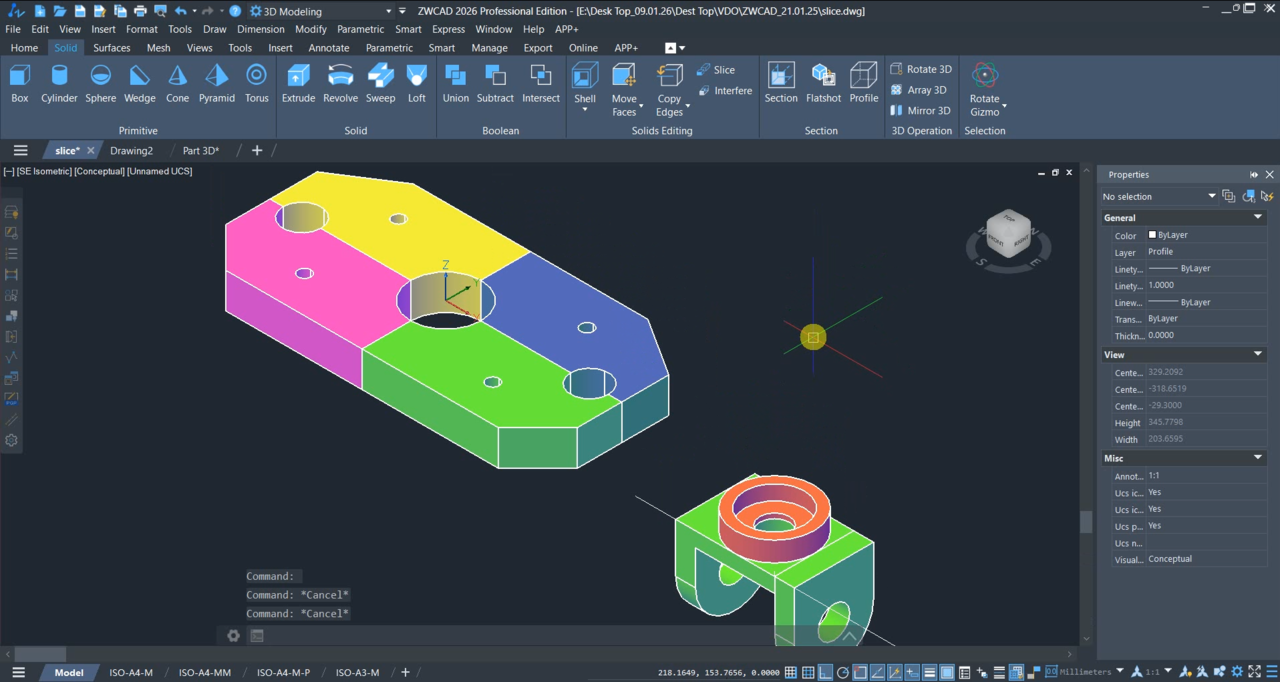

ZWCAD SLICE -02

วิดีโอแนะนำการใช้งาน ZWCAD SLICE

วิดีโอนี้จะแนะนำการใช้งานฟีเจอร์ SLICE ใน ZWCAD 2026 แบบเข้าใจง่าย โดยเน้นคำสั่งZWCAD SLICE สำหรับการตัดและแบ่งชิ้นงาน 3 มิติ (3D Solid) อย่างถูกต้องและเป็นมืออาชีพ ผู้ชมจะได้เรียนรู้วิธีเรียกใช้คำสั่ง การเลือกวัตถุ 3 มิติ การกำหนดแนวระนาบตัด และการเลือกเก็บหรือแยกชิ้นงานหลังการตัด
