Command Line ยังคงเป็นหนึ่งในส่วนที่ทรงพลังที่สุดสำหรับผู้ใช้มืออาชีพ และผู้ที่ต้องการความรวดเร็วในงาน 2D/3D โดยเฉพาะใน ZWCAD ซึ่งให้ฟังก์ชันแทบทุกอย่างเหมือน ACAD แต่มีค่าใช้จ่ายถูกกว่า

ในบทความนี้ เราจะพาไปดูตั้งแต่พื้นฐานจนถึงเคล็ดลับขั้นสูงของการใช้ Command Lineใน ZWCAD – เหมาะทั้งผู้เริ่มต้นและผู้ที่ใช้เป็นอยู่แล้วแต่ต้องการยกระดับ โดยมีหัวข้อดังนี้

1. ความหมาย Command Lineคืออะไร?

2. ตำแหน่งและการเปิด/ปิด Command Lineใน ZWCAD

3. วิธีใช้งาน Command Lineเบื้องต้นใน ZWCAD

4. คีย์เวิร์ดและคำสั่งยอดนิยมผ่านCommand Line

1. ความหมาย Command Lineคืออะไร?

“Command Line” หรืออาจเรียกว่า “แถวคำสั่ง” “Command Window” หรือ “Command Bar” เป็นพื้นที่ในซอฟต์แวร์ CAD ที่ให้ผู้ใช้พิมพ์คำสั่ง (command) เพื่อสั่งให้โปรแกรมทำงาน เช่น วาดเส้น LINE, ออฟเซ็ต OFFSET, ลบ DELETE, เลือก SELECT เป็นต้น แล้วโปรแกรมจะถามพารามิเตอร์หรือให้เลือกวัตถุบนหน้าจอ

ใน ZWCAD เอกสารผู้ใช้ระบุว่า เมื่อพิมพ์คำสั่งบน Command Lineซอฟต์แวร์จะ “display either a set of options or a dialog box” ให้ผู้ใช้เลือกหรือกรอกค่าต่างๆ

เมื่อใช้ Command Lineอย่างเชี่ยวชาญ จะช่วยให้คุณทำงานได้เร็วขึ้น มีความแม่นยำมากขึ้น และลดการคลิกเมนูซับซ้อน ซึ่งเป็นสิ่งที่ผู้ร่างภาพ CAD มืออาชีพมักเลือกใช้

2. ตำแหน่งและการเปิด/ปิด Command Line ใน ZWCAD

ในขั้นต้น ผู้ใช้หลายคนอาจหาตำแหน่งของ Command Lineไม่เจอ หรือบางครั้งมันถูกซ่อนโดยบังเอิญ ใน ZWCAD มีเอกสารแนะนำเกี่ยวกับการใช้งานและแสดง Command Window

ตัวอย่างวิธีการเปิด/แสดง Command Lineมีดังนี้ :

• หาก Command Line หายไป ให้ดูว่าสถานะ “Dynamic Input” หรือ “Command Window” ถูกปิดหรือไม่

• บางแหล่งอ้างถึงซอฟต์แวร์ อื่นว่า ใช้ Ctrl+9 เพื่อแสดง/ซ่อน Command Line

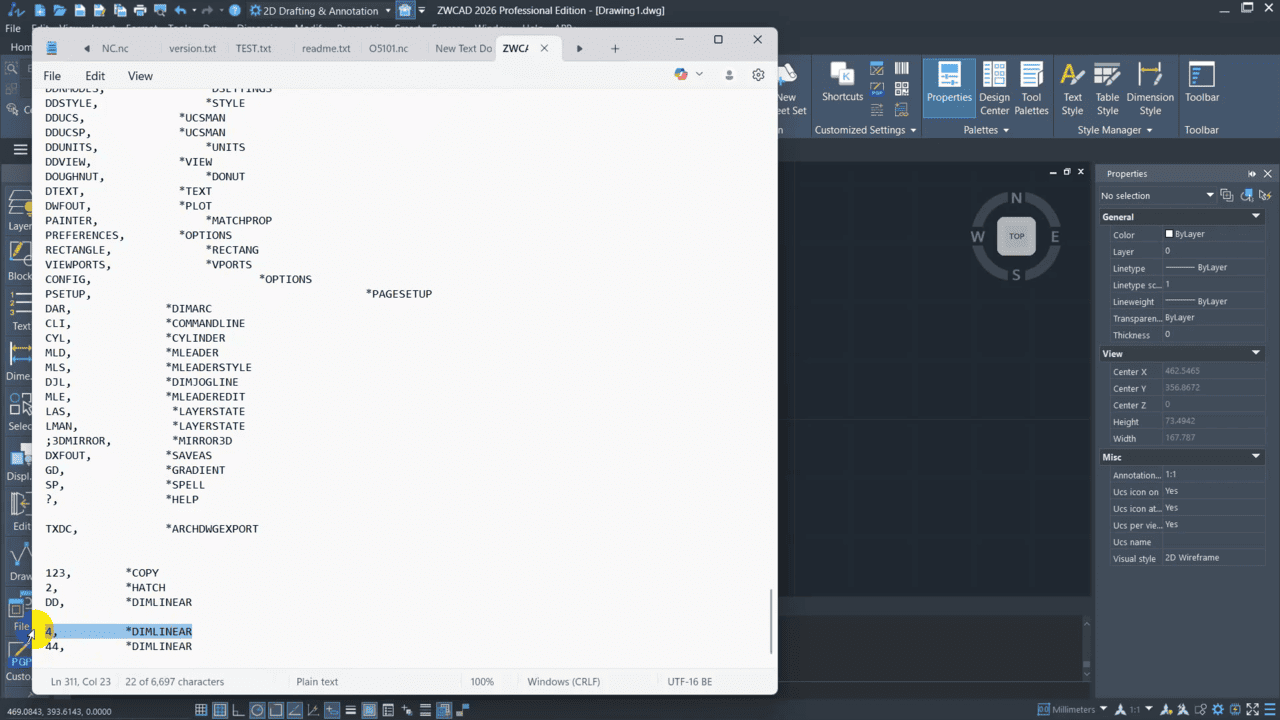

• หากสร้าง alias หรือคำสั่งสั้นใน Command Line แล้วไม่แสดง อาจต้องปิด-เปิดโปรแกรมใหม่เพื่อให้ alias ใช้งานได้

ใน ZWCAD คู่มือระบุว่า “The Co mmand Window” เป็นหนึ่งในหัวข้อหลัก

ดังนั้น หากคุณเปิด ZWCAD แล้วไม่เห็นแถวคำสั่ง ให้ลองดังนี้:

• มองหาแท็บหรือแถบด้านล่างโปรแกรมที่เขียนว่า “Command:” หรือ “>”

• คลิกขวาหรือเลือกเมนูดู Workspace หรือ View แล้วเปิด Command Window หรือ Command Bar

• หาก Command Line ลอยอยู่เป็นหน้าต่าง ให้ลากมาจองที่ฐานของหน้าต่างหลักเพื่อใช้งานสะดวก

3. วิธีใช้งาน Command Lineเบื้องต้นใน ZWCAD

เมื่อคุณเปิด Command Lineแล้ว ต่อไปคือการใช้คำสั่งจากแถวนี้ใน ZWCAD ซึ่งมีขั้นตอนทั่วไปดังนี้:

1. พิมพ์ชื่อคำสั่ง (เช่น LINE) แล้วกด Enter

2. โปรแกรมจะแสดง prompt หรือข้อความใน Command Lineให้คุณเลือกจุดเริ่มต้น, พารามิเตอร์ หรือเลือกวัตถุ

3. พิมพ์ค่าพารามิเตอร์ (เช่นความยาว, มุม) หรือเลือกจุดบนหน้าจอ CAD

4. กด Enter เพื่อยืนยันคำสั่ง / Esc เพื่อยกเลิก

ตัวอย่างเช่น ใน ZWCAD คู่มือกล่าวว่า ถ้าคุณใช้ LINE command จะวาดเส้นหลายส่วนตามคำสั่ง

อีกตัวอย่าง คือ เมื่อคุณพิมพ์คำสั่งบน Command Lineซอฟต์แวร์จะแสดงตัวเลือก (options) หรือคำถามต่อ พร้อมให้คุณตอบหรือเลือก

ตัวอย่างใช้งาน

• พิมพ์ LINE → Enter → เลือกจุดเริ่มต้น → เลือกจุดถัดไป → Enter → Enter (จบ)

• พิมพ์ OFFSET → Enter → ใส่ระยะ → Enter → เลือกวัตถุ → Enter → เลือกทิศ → Enter

• พิมพ์ HATCH → Enter → เลือกแบบ (pattern) / ตั้ง scale / เลือกวัตถุ → Enter

4. คีย์เวิร์ดและคำสั่งยอดนิยมผ่าน Command Lineใน ZWCAD

การใช้งาน Command Lineจะง่ายขึ้นถ้าคุณรู้จักคำสั่งยอดนิยมที่ใช้บ่อยในงาน CAD ผ่าน ZWCAD ซึ่งบางคำสั่งอาจใช้ผ่าน Command Lineโดยตรง และบางคำสั่งอาจมีตัวเลือก (option) เพิ่มเติม

คำสั่งยอดนิยม

• LINE – วาดเส้น

• OFFSET – สร้างวัตถุทับที่ขนานในระยะที่กำหนด

• HATCH – สร้างพื้นที่ซ้ำลาย (hatch) ภายในวัตถุ

• MKLTYPE – สร้างลายเส้น (linetype) แบบกำหนดเอง

• Quick Select – (ผ่านเมนู/คำสั่ง) เลือกวัตถุด้วยคุณสมบัติ (ใน ZWCAD มีวิดีโอสอน)

• PAINTPROP / MATCHPROP – เลือก/คัดลอกคุณสมบัติวัตถุจากวัตถุหนึ่งไปอีกวัตถุ

คำถามที่พบบ่อย (FAQ)

” Command Lineใน ZWCAD เป็นเครื่องมือสำคัญที่ช่วยให้การทำงานรวดเร็ว แม่นยำ และยืดหยุ่นมากขึ้น เพียงคุณเข้าใจพื้นฐานและตั้งค่าคำสั่งให้เหมาะกับการใช้งาน ก็สามารถยกระดับประสิทธิภาพงานเขียนแบบได้อย่างมืออาชีพ “

วิดีโอแนะนำการใช้งานCommand Line
